SOLUTION LOGICIELLE POUR AFFICHEUR LCD

Description

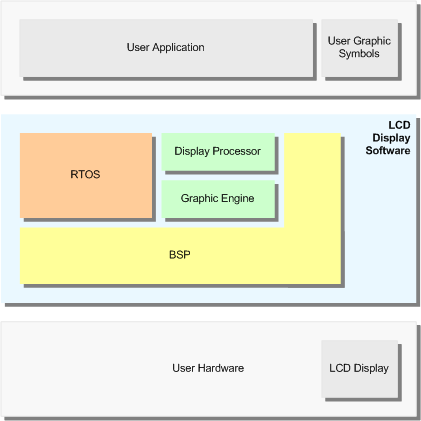

La solution logicielle pour afficheur LCD offre toutes les fonctionnalités d'un système d'affichage LCD polyvalent. Elle comprend un processeur d'affichage, un moteur graphique pour le dessin des symboles, un OS temps réel et tous les drivers nécessaires.

Le processeur d'affichage permet à la couche applicative du client d'afficher tout symbole à une position quelconque sur l'écran.

De plus l'OS temps réel intégré permet d'exécuter des tâches specifiques définies par le client, telles que le traitement de données issues de capteurs ou la commande d'actuateurs.







Exemple d'application : tableau de bord de véhicule Logiciel pour afficheur LCD exécuté sur carte d'évaluation STM32F072B-EVAL de STMicroelectronics Processeur STM32F072 (ARM Cortex-M0) cadencé à 18 MHz Afficheur LCD TFT 320 x 240 avec driver HX8347 sur bus SPI Jusqu'à 24 touches capacitives pour l'interface utilisateur Jusqu'à 87 E/S Jusqu'à 6 sorties PWM 1 ADC avec 16 canaux, 1 DAC avec 2 canaux Horloge / calendrier avec alarme Communications : I2C, USART, SPI, CAN, USB



Caractéristiques

• Code source ANSI C conforme à MISRA C
• Architecture modulaire
• OS temps réel intégré
• Portable sur tous microcontrôleurs
• Convient aux microcontrôleurs d'entrée de gamme
• Facilement adaptable à tout driver LCD et toute taille d'écran
• Taille de code réduite : moins de 15 koctets (v00.80)



Applications

• Tableaux de bord de véhicules
• Equipements électroniques
• Distributeurs automatiques
• Panneaux de contrôle industriels





ANIMATIONS LUMINEUSES

Description

Prototype de guirlande multicolore pour animer une vitrine, un stand, un événement festif, etc.

Le microcontrôleur génère et enchaine des motifs composés de différents objets lumineux : des jets de lumière, des explosions d'étoiles, un arc-en-ciel, etc.

Dans chaque motif les objets lumineux sont contrôlés par un générateur pseudo-aléatoire. Par exemple pour les jets de lumière la couleur, la longueur et la vitesse de chaque jet sont (pseudo)aléatoires.

Le logiciel est facilement adaptable pour générer autant de motifs différents qu'il est possible d'imaginer.

Si les LED sont disposées selon une matrice 2D on obtient un panneau lumineux capable d'afficher toutes sortes de motifs ou d'informations dynamiques.







Caractéristiques du prototype

• Microcontrôleur d'entrée de gamme STM32F030
• Protocole de communication série pour LED WS2812B ou équivalents
• Nombre de LED en série paramétrable par I/O : 150, 300, 450 ou 600 LED



Applications

• Animation de vitrines, de stands, d'événements festifs, etc.
• Panneaux et enseignes lumineuses
